产品简介：
　　大拉杆横向型波纹补偿器可以补偿弯曲管段的横向位移和量值不大的角位移，通常不用来补偿角位移。该补偿器由接管、二个波纹管以及大拉杆等零件构成。它能吸收管系任意平面内的横向位移。位移球面螺母绕球面垫圈转动，同时拉杆还具有承受内压推力能力。工作温度≤420℃疲劳寿命1500次
选购大拉杆横向型波纹补偿器请到巩义市健坤供水设备厂！

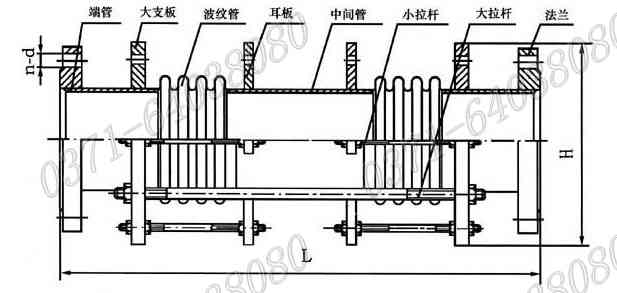

产品结构示意图：

法兰连接

详细技术参数：

通径DN	波数	压力等级MPa	横向补偿量mm/刚度N/mm						最大外径尺寸mm
			产品长度mm						最大外径尺寸mm
			1200	1500	2000	2500	3000	3500	-
100	4+4	O.25	107/2.2	243/1.2	354/0.6	465/0.3	-	-	310
		0.6	107/2.2	243/1.2	341/0.6	447/0.3	-	-	310
		1.0	163/2.2	224/1.2	325/0.6	427/0.3	-	-	310
		1.6	91/4	127/2	187/1	247/0.6	-	-	310
		2.5	94/8	132/5	194/2	256/1	-	-	31O
125	4+4	O.25	181/2.8	251/1.5	369/0.7	487/O.4	-	-	360
		O.6	172/2.8	239/1.5	351/0.7	463/0.4	-	-	360
		1.0	161/2.8	224/1.5	330/O.7	435/0.4	-	-	360
		1.6	99/11	140/6	209/3	277/2	-	-	360
		2.5	94/11	133/6	197/3	262/2	-	-	360
150	4+4	0.25	199/6	278/3.2	410/1.6	542/1.0	-	-	410
		0.6	186/6	259/3.2	382/1.6	506/1.0	-	-	410
		1.O	122/10	170/6	251/3	332/2	-	-	410
		1.6	108/12	153/6	230/3	307/2	-	-	41O
		2.5	82/22	117/12	176/5	234/3	-	-	410
200	4+4	0.25	155/9.4	220/4.9	327/2.25	435/1.4	-	-	480
		0.6	138/9.4	196/4.9	291/2.25	388/1.0	-	-	480
		1.O	101/20	143/10	213/5	283/3	-	-	480
		1.6	75/42	108/21	164/10	220/6	-	-	480
		2.5	59/69	86/35	130/16	176/9	-	-	480
250	4+4	0.25	164/10.2	239/5.1	367/2.4	494/1.5	-	-	580
		0.6	128/21	188/10	287/5	387/3	-	-	580
		1.0	109/35	159/18	243/8	328/5	-	-	580
		1.6	76/68	116/33	182/14	249/8	-	-	580
		2.5	64/122	98/58	154/25	210/14	-	-	580
300	4+4	O.25	144/17.6	174/8.4	287/3.7	379/2	-	-	660
		0.6	94/50	144/24	228/10	313/6	-	-	660
		1.O	-	127/39	202/17	277/10	352/6	-	660
		1.6	-	169/28	169/28	237/15	299/10	-	660
		2.5	-	91/113	148/47	215/26	262/16	-	660
350	4+4	O.25	100/26	157/14	254/5	352/3	-	-	750
		0.6	83/73	130/34	210/14	292/8	-	-	750
		1.0	-	117/54	190/23	263/13	337/8	-	750
		1.6	-	95/96	160/38	225/20	291/13	-	750
		2.5	-	81/158	135/63	190/34	246/21	-	750
400	4+4	0.25	-	146/16	238/7	330/4	423/2	-	780
		0.6	-	122/45	199/19	276/10	354/7	-	780
		1.O	-	109/74	177/31	246/17	315/11	-	780
		1.6	-	85/130	144/52	202/28	262/17	-	780
		2.5	-	-	112/88	157/47	203/29	250/20	780
450	4+4	O.25	-	134/20	216/8	299/5	383/3	-	870
		0.6	-	129/40	208/17	289/9	369/6	-	870
		1.O	-	109/68	176/29	244/16	312/1O	-	870
		1.6	-	-	115/9	162/48	210/29	258/20	870
		2.5	-	123/26	86/198	122/105	158/65	193/44	870
500	4+4	O.25	-	119/53	199/11	277/6	355/4	-	920
		O.6	-	99/90	193/22	267/12	342/8	-	920
		1.O	-	-	160/38	222/21	285/13	-	920
		1.6	-	111/54	101/127	43/66	186/41	229/27	920
		2.5	-	108/108	76/284	107/149	140/91	172/62	920
600	4+4	O.25	-	83/220	188/22	265/12	342/7	-	1010
		O.6	-	-	181/43	256/23	331/14	-	1O10
		1.0	-	98/82	319/88	197/47	254/29	-	1010
		1.3	-	-	98/182	143/93	187/56	232/38	1010
		2.5	-	-	82/307	119/157	156/95	193/63	1010
700	4+4	O.25	-	-	166/32	236/17	305/11	-	1140
		0.6	-	-	161/64	228/34	295/21	263/14	l140
		1.O	-	-	117/132	165/70	214/43	264/29	1140
		1.6	-	-	81/287	199/144	157/86	196/57	1140
800	4+4	O.25	-	-	146/45	208/24	27I/15	334/10	1240
		0.6	-	-	141/93	20l/49	262/30	323/20	1240
		1.O	-	-	102/182	146/95	190/59	235/40	1240
		1.6	-	-	69/402	103/200	137/119	170/79	1240
900	4+4	0.25	-	-	-	184/49	249/28	314/18	1370
		0.6	-	-	-	179/97	242/56	305/37	1370
		1.O	-	-	-	139/17111	188/99	237/64	1370
		1.6	-	-	-	103/369	139/213	176/139	1370
1000	4+4	0.25	-	-	-	194/52	266/30	340/19	1500
		0.6	-	-	-	194/104	266/59	340/38	1500
		1.0	-	-	-	148/185	204/106	260/68	1500
		1.6	-	-	-	108/146	148/237	189/153	1500
