产品品简介:

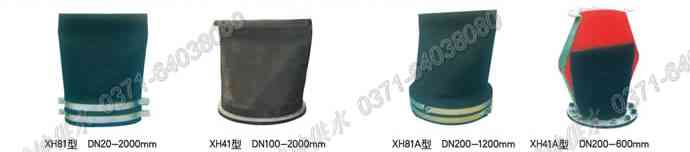

XH41型鸭嘴阀法兰式橡胶排污止回阀 主要用与放水系统,排放系统,水泵出口提升泵站及液下曝气系统。橡胶法兰与阀身联成一体,安装方便。阀体全橡胶设计,不会引起淤积和东西卡住现象,降低了维护成本,并允许固体颗粒顺畅通过。
产品主要用途:
应用于防水系统,排放系统,水泵出口,提升泵站及液下曝气系统.
产品主要特点:
橡胶法兰与阀身联成一体,安装极为方便。阀体采用全橡胶设计,不会引起淤积和东西卡住现象发生,降低了维护成本,并允许固体颗粒顺畅通过。
制造材料:
氯丁橡胶,海普隆,丁睛橡胶及乙丙橡胶等
安装方法及尺寸:

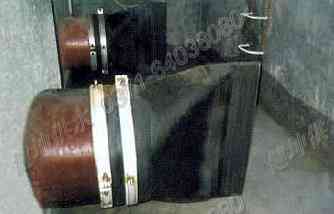

由橡胶法兰,阀体及鸭嘴一体制作而成,并带有衬垫金属法兰,可以与金属法兰自然连接,直接安装于罐体,管道及围堰上。安装连接时,法兰与连接法兰尺寸相对应,法兰与连接法兰之间应视具体情况加防水胶,保证联接紧固后绝对密封,还要注意不能碰坏橡胶排污止回阀的法兰唇边。
巩义市健坤供水设备厂是专业的法兰式鸭嘴阀,卡箍式鸭嘴阀、套接式鸭嘴阀、内置式鸭嘴阀,弯嘴鸭嘴阀生产厂家,从原材料加工,到高温硫化成型,到后期精加工,本厂有一整套完善的生产,检测,后期服务体系,产品远销欧美,遍及全国20多个省市自治区,深受客户好评,是您选购的首选!
XH41型鸭嘴阀法兰式橡胶排污止回阀 主要用与放水系统,排放系统,水泵出口提升泵站及液下曝气系统。橡胶法兰与阀身联成一体,安装方便。阀体全橡胶设计,不会引起淤积和东西卡住现象,降低了维护成本,并允许固体颗粒顺畅通过。
产品主要用途:
应用于防水系统,排放系统,水泵出口,提升泵站及液下曝气系统.
产品主要特点:
橡胶法兰与阀身联成一体,安装极为方便。阀体采用全橡胶设计,不会引起淤积和东西卡住现象发生,降低了维护成本,并允许固体颗粒顺畅通过。
制造材料:
氯丁橡胶,海普隆,丁睛橡胶及乙丙橡胶等
安装方法及尺寸:
由橡胶法兰,阀体及鸭嘴一体制作而成,并带有衬垫金属法兰,可以与金属法兰自然连接,直接安装于罐体,管道及围堰上。安装连接时,法兰与连接法兰尺寸相对应,法兰与连接法兰之间应视具体情况加防水胶,保证联接紧固后绝对密封,还要注意不能碰坏橡胶排污止回阀的法兰唇边。
称通径(DN)
|
管子外径(DW)
|
型号(XL-F)
|
长度(l)
|
高度(h)
|
法兰外径(D)
1.0MPa |
|
Dw
|
Do
|
|||||
100
|
108
|
108
|
XL100-100-F
|
150
|
100
|
210
|
114
|
114
|
|||||
150
|
159
|
159
|
XL150-140-F
|
190
|
140
|
265
|
168
|
168
|
|||||
200
|
219
|
219
|
XL200-200-F
|
240
|
200
|
340
|
250
|
273
|
273
|
XL250-260-F
|
340
|
260
|
395
|
300
|
325
|
325
|
XL300-325-F
|
420
|
325
|
445
|
350
|
377
|
377
|
XL350-425-F
|
520
|
425
|
505
|
400
|
426
|
426
|
XL400-525-F
|
620
|
525
|
565
|
450
|
480
|
480
|
XL450-625-F
|
700
|
625
|
615
|
500
|
530
|
530
|
XL500-725-F
|
800
|
725
|
670
|
600
|
630
|
630
|
XL600-825-F
|
900
|
825
|
780
|
700
|
720
|
720
|
XL700-925-F
|
980
|
925
|
895
|
800
|
820
|
820
|
XL800-985-F
|
1000
|
985
|
1015
|
900
|
920
|
920
|
XL900-1025-F
|
1060
|
1025
|
1115
|
1000
|
1020
|
1020
|
XL1000-1125-F
|
1160
|
1125
|
1230
|
1200
|
1220
|
1220
|
XL1200-1525-F
|
1500
|
1525
|
1445
|
巩义市健坤供水设备厂是专业的法兰式鸭嘴阀,卡箍式鸭嘴阀、套接式鸭嘴阀、内置式鸭嘴阀,弯嘴鸭嘴阀生产厂家,从原材料加工,到高温硫化成型,到后期精加工,本厂有一整套完善的生产,检测,后期服务体系,产品远销欧美,遍及全国20多个省市自治区,深受客户好评,是您选购的首选!
